CTR 125 - Pompa do oleju transformatorowego 5,5kW/400V - 1450 rpm
Nie udało się wczytać dostępności odbioru
Przeznaczenie pomp do oleju transformatorowego
Hermetyczne pompy wirowe typu CTR przeznaczone są do wymuszania cyrkulacji oleju transformatorowego przez chłodnicę oleju dużych transformatorów energetycznych oraz mogą być wykorzystywane jako pompy cyrkulacyjne w układzie ogrzewania pomieszczeń stacji energetycznych ciepłem zawartym w oleju transformatorowym.
Zalety pomp CTR
- Pompy CTR nie wymagają dodatkowego chłodzenia silnika.
- Posiadają zdolność samo odpowietrzania się w trakcie pracy.
- Jeśli jednak ze względu na układ pompowy zachodzi potrzeba dodatkowego odpowietrzania przed uruchomieniem pompy, można tego dokonać przy pomocy korków odpowietrzających.
- Pompa przystosowana jest do bezpośredniego mocowania na rurociągach.
- Powinna być tak zamocowana, aby skrzynka zaciskowa znajdowała się w dolnym położeniu. Konstrukcja pompy umożliwia takie położenie króćców przyłączeniowych aby ten warunek był spełniony. Przestawianie położenia króćca tłocznego względem skrzynki możliwe jest co 45º
W czasie transportu i składowania wymagane jest szczelne zaślepienie króćców pompy zaślepkami. Ponieważ pompowany olej jest jednocześnie czynnikiem chłodząco-smarującym w silniku, wymagana jest jego bezwzględna czystość.
Parametry:
- Moc pompy: 3 kW
- Zasilanie: 3~400 V
- Silnik 4 biegunowy - 1450 obr./min.
- Podnoszenie maksymalne: 8 - 12 m
- Wydajność maksymalna: 100 m3/h
- Przyłącze poziome DN125 PN16
- Waga: 90 kg
Parametry pracy pomp CTR
|
Parametry pracy |
Jednostka |
CTR-125-5,5 |
CTR-125-5,5A |
CTR-100-3 |
|
Wydajność |
Q [m³/h] |
100 |
100 |
45 |
|
Wysokość podnoszenia |
H [m] |
12 |
8 |
13 |
|
Moc silnika |
P [kW] |
5,5 |
5,5 |
3 |
|
Prędkość obrotowa |
N [obr/min.] |
1450 |
1450 |
1420 |
|
Napięcie znamionowe |
U [V] |
400/500* |
400/500* |
400/500* |
|
Prąd znamionowy |
I [A] |
12,1/9,2 |
12,1/9,2 |
7,3/5,4 |
* Wykonanie specjalne

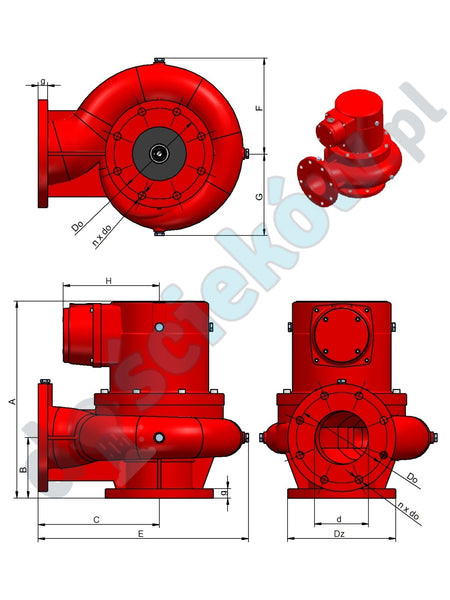

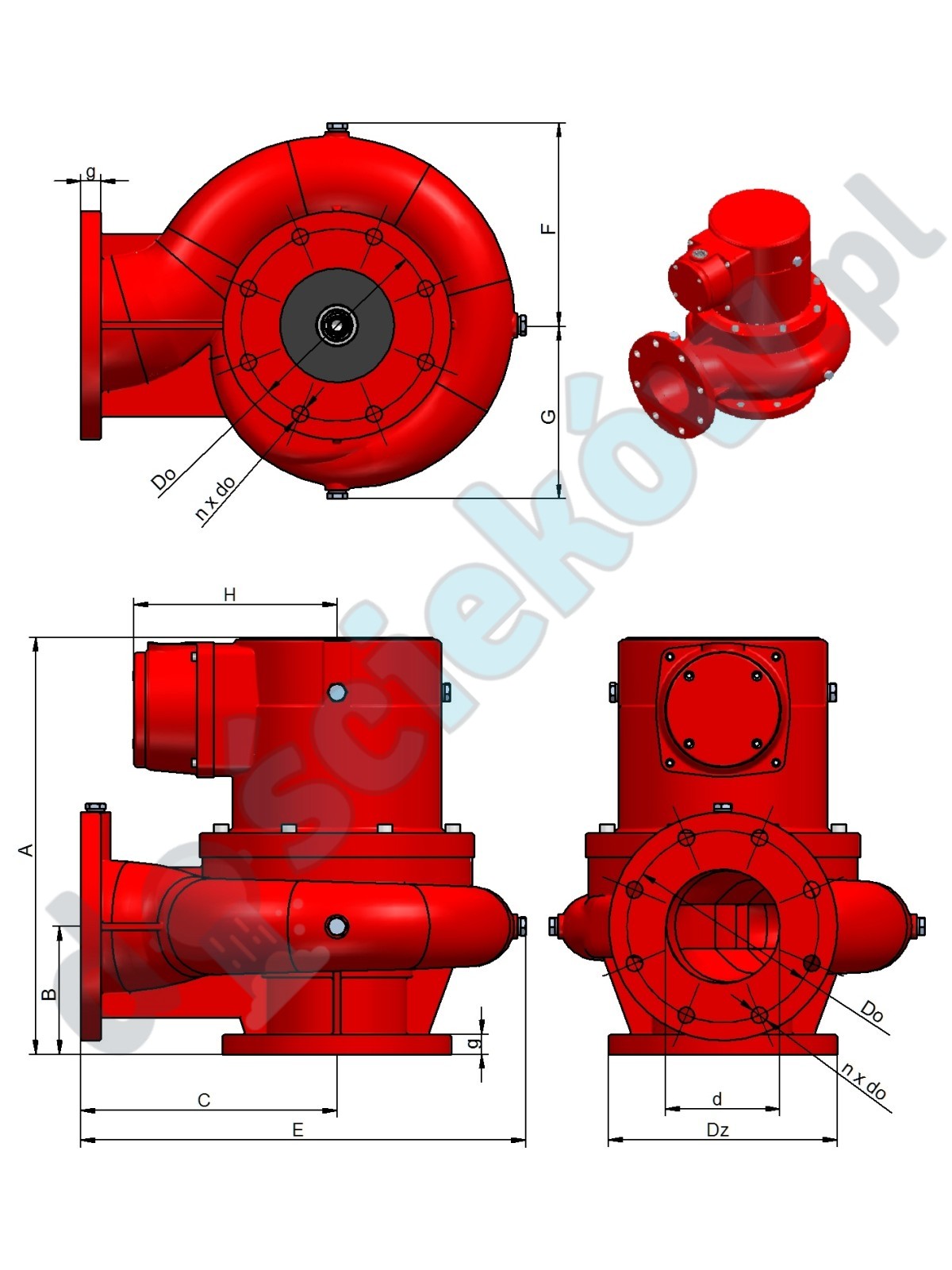

Wymiary
|
Typ pompy |
Wymiar pompy [mm] |
Wymiary króćców |
Masa |
|||||||||||
|
oznaczenie |
A |
B |
C |
E |
F |
G |
H |
d |
Dz |
Do |
g |
Ø |
n |
kg |
|
CTR-125-5,5 |
470 |
140 |
280 |
480 |
220 |
190 |
222 |
125 |
250 |
210 |
22 |
18 |
8 |
135 |
|
CTR-125-5,5A |
470 |
140 |
280 |
480 |
220 |
190 |
222 |
125 |
250 |
210 |
22 |
18 |
8 |
133 |
|
CTR-100-3 |
460 |
125 |
220 |
390 |
180 |
150 |
194 |
100 |
210 |
170 |
20 |
18 |
4 |
90 |
POMPA NA ZAMÓWIENIE!
Czas realizacji 8-10tyg.
