CUTERA - Niezawodna pompa do ścieków surowych z rozdrabniaczem Hmaks=24m
Nie udało się wczytać dostępności odbioru

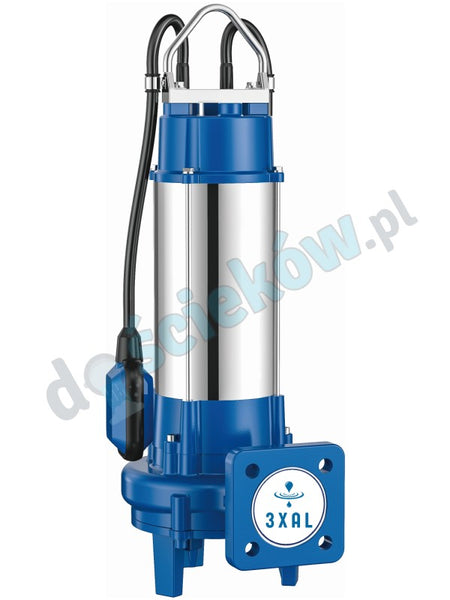

Pompa zatapialna CUTERA to doskonałe rozwiązanie do przydomowych przepompowni ścieków gdzie sprawdzi się jej wysoka odporność na zatykanie dzięki wyjątkowo ostremu nożowi z twardej stali stopowej 440C. Odporna na korozję budowa, wykonana z połączenia żeliwa i stali nierdzewnej. CUTERA spełni również oczekiwania użytkowników przydomowych szamb, którzy docenią jej kompaktową budowę oraz niewielką wagę podczas przenoszenia i częstego opuszczania w zbiornikach.
DANE TECHNICZNE
|
Nr |
Pompa / model* |
Pływak |
Przyłącze |
Przelot |
Moc P2 |
1~230 V |
C |
3~400 V |
Kabel |
|
1 |
CUTERA 800 M |
NIE |
DN50 PN6 |
5 |
0,8 |
7,7 |
30 |
- |
3 x 1mm2 – 10 m |
|
2 |
CUTERA 800 MP |
TAK |
DN50 PN6 |
5 |
0,8 |
7,7 |
30 |
- |
3 x 1mm2 – 10 m |
|
3 |
CUTERA 800 T |
NIE |
DN50 PN6 |
5 |
0,8 |
- |
- |
3,4 |
4 x 0,75mm2 – 10 m |
|
4 |
CUTERA 1100 M |
NIE |
DN50 PN6 |
5 |
1,1 |
9,7 |
45 |
- |
3 x 1,5mm2 – 10 m |
|
5 |
CUTERA 1100 MP |
TAK |
DN50 PN6 |
5 |
1,1 |
9,7 |
45 |
- |
3 x 1,5mm2 – 10 m |
|
6 |
CUTERA 1100 T |
NIE |
DN50 PN6 |
5 |
1,1 |
- |
- |
3,7 |
4 x 0,75mm2 – 10 m |
|
7 |
CUTERA 1500 M |
NIE |
DN50 PN6 |
5 |
1,5 |
10,5 |
50 |
- |
3 x 1,5mm2 – 10 m |
|
8 |
CUTERA 1500 MP |
TAK |
DN50 PN6 |
5 |
1,5 |
10,5 |
50 |
- |
3 x 1,5mm2 – 10 m |
|
7 |
CUTERA 1500 T |
NIE |
DN50 PN6 |
5 |
1,5 |
- |
- |
4,2 |
4 x 0,75mm2 – 10 m |
*M – wersja 1~230 V bez pływaka, MP – wersja 1~230 V z pływakiem, T – wersja 3~400 V bez pływaka
WYMIARY
|
Wymiary |
CUTERA 800 |
CUTERA 1100 |
CUTERA 1500 |
||||||
|
[mm] |
M |
MP |
T |
M |
MP |
T |
M |
MP |
T |
|
B |
254 |
254 |
254 |
||||||
|
C |
58 |
58 |
58 |
||||||
|
D |
140 |
140 |
140 |
||||||
|
E |
553 |
573 |
601 |
||||||
|
F |
152 |
152 |
152 |
||||||
|
G |
102 |
102 |
102 |
||||||
|
H |
97 |
97 |
97 |
||||||
|
I |
106 |
106 |
106 |
||||||
|
Waga [kg] |
28,5 |
30,5 |
33 |
||||||
Budowa
- Silnik: asynchroniczny typu klatkowego,
- Stopień ochrony: IP 68,
- Klasa izolacji: B,
- Wbudowane zabezpieczenie termiczne dla ~230 V,
- Obudowa silnika: stal nierdzewna 304,

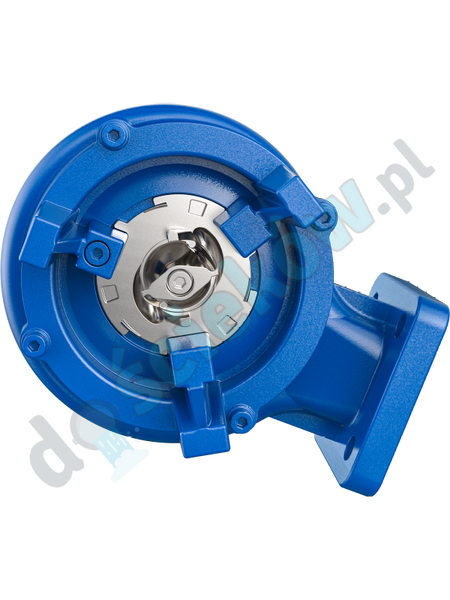

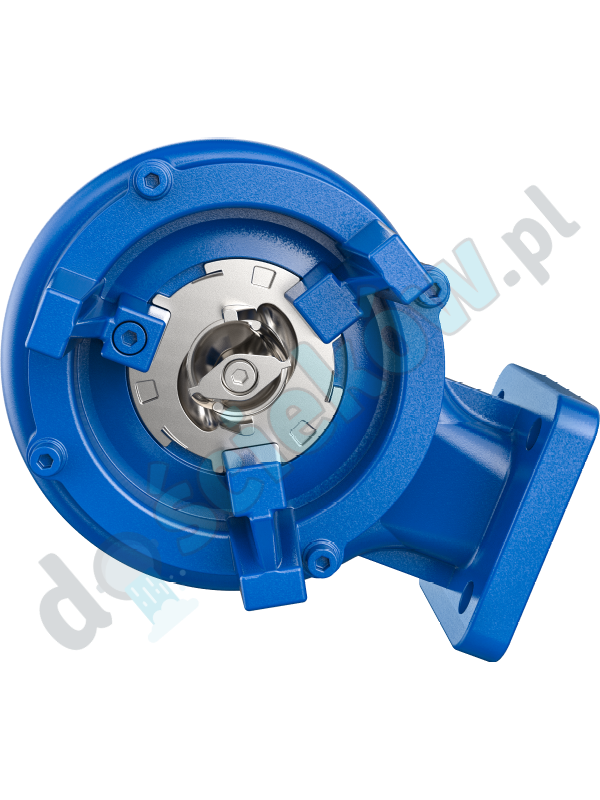

- Rozdrabniacz: hartowana stal nierdzewna 304 o twardości 45 HRC,
- Wał silnika: stal nierdzewna 402,
- Kabel elektryczny: H07RNF zakończony wtyczką dla 230 V lub wolnymi zaciskami 400 V,
- Śruby klasy A2 / AISI 304,
- Uszczelnienie: podwójne uszczelnienie mechaniczne: górne ceramika/grafit, dolne: węglik krzemy/węglik krzemy, guma nitrylowa.
Wersje pompy CUTERA
- CUTERA 800 M - 1~230 V
- CUTERA 800 MP - 1~230 V z pływakiem
- CUTERA 800 T - 3~400 V
- CUTERA 1100 M - 1~230 V
- CUTERA 1100 MP - 1~230 V z pływakiem
- CUTERA 1100 T - 3~400 V
- CUTERA 1500 M - 1~230 V
- CUTERA 1500 MP - 1~230 V z pływakiem
- CUTERA 1500 T - 3~400 V
MATERIAŁY
- Obudowa silnika – stal nierdzewna 201
- Rozdrabniacz: stal stopowa 440C
- Pokrywa, przegroda i wirnik – żeliwo szare
- Uszczelnienie mechaniczne podwójne: CE/C; SiC/SiC
- Uchwyt – stal nierdzewna 304
- Połączenia śrubowe – stal nierdzewna 304
- Przewód zasilający - EPDM
KABLE
Wszystkie przewody zasilające do pomp CUTERA wykonane są z kabla H07RNF o długości 10 metrów.
- Wersje M i MP zasilane 1~230 V posiadają standardową wtyczkę trzyżyłową z dwoma bolcami
- Wersja T zasilana 3~400 V posiada przewód zakończony czterema wolnymi żyłami
NORMY
• Dyrektywa Maszynowa 2006/42/EC
• Dyrektywa Niskonapięciowa 2014/35/EU
• Dyrektywa Kompatybilności Elektromagnetycznej 2014/30/EU
• EN ISO 12100:2010
• EN 809:1998+A1:2009+AC:2010
• EN 60204-1:2018
• EN 60335-1:2012+A11:2014+A13:2017
+A1:2019+A14:2019+ A2:2019+A15:2021
• EN IEC 60335-2-41:2021+A11:2021
• EN 62233:2008+AC:2008
• EN 60034-1:2010+AC:2010
• EN IEC 55014-1:2021
• EN IEC 55014-2:2021
• EN IEC 61000-3-2:2019+A1:2021
• EN 61000-3-3:2013+A1:2019+A2:2021
INNE
- Dopuszczalne zanurzenie pompy maks. 5m
