Podkładka sprężysta nierdzewna DIN 127 A2 INOX

W magazynie
0,30 zł z VAT
Średnica wew.

Podkładka sprężysta DIN 127 stosowana jest najczęściej jako element zabezpieczający śrubę przed odkręceniem. Podkładka sprężysta wkładana pomiędzy element gwintowany i łeb śruby lub nakrętkę dzięki swojej konstrukcji wymusza ciągłe napięcie połączenia gwintowanego, nie pozwalając na samoczynne poruszanie się śruby lub nakrętki pod wpływem np. drgań urządzenia lub konstrukcji.

Materiał wykonania - stal nierdzewna A2 (AISI 304)

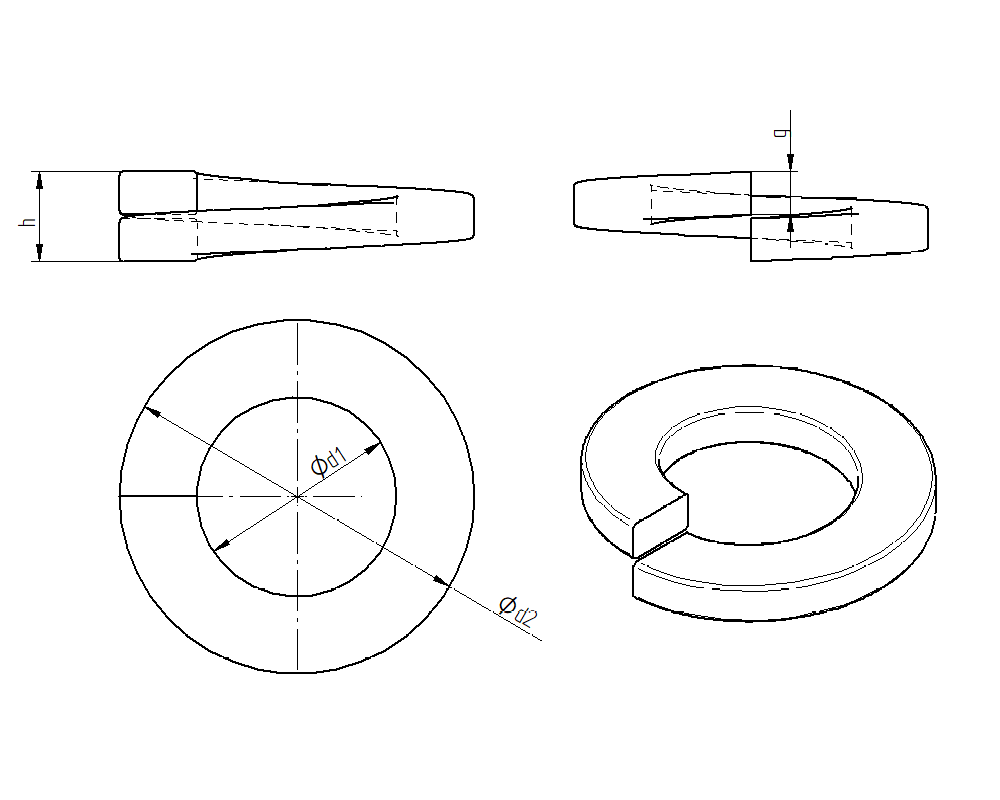

Tabela rozmiarów

d  d1 do gwintu d2 h g
2.0 2.1 M2 4.4 1.0 0.5
2.3 2.3 M2.3 4.8 1.0 0.6
2.5 2.6 M2.5 5.1 1.2 0.6
2.6 2.7 M2.6 5.2 1.2 0.6
3.0 3.1 M3 6.2 1,6 0.8
3.5 3.6 M3.5 6.7 1.6 0.8
4 4.1 M4 7.6 1.8 0.9
5 5.1 M5 9.2 2.4 1.2
6 6.1 M6 11.8 3.2 1.6
8 8.1 M8 14.8 4.0 2.0
10 10.2 M10 18.1 4.4 2.2
12 12.2 M12 21.1 5.0 2.5
14 14.2 M14 24.1 6.0 3.0
16 16.2 M16 27.4 7.0 3.5
18 18.2 M18 29.4 7.0 3.5
20 20.2 M20 33.6 8.0 4.0
22 22.5 M22 35.9 8.0 4.0
24 24.5 M24 40.0 10.0 5.0
27 27.5 M27 43.0 10.0 5.0
30 30.5 M30 48.2 12.0 6.0
33 33.5 M33 55.2 12.0 6.0
36 36.5 M36 58.2 12.0 6.0
39 39.5 M39 61.2 12.0 6.0
42 40.5 M42 63.5 14.0 7.0
45 42.5 M45 68.2 14.0 7.0
48 49 M48 75.0 14.0 7.0



Jeżeli wybrana podkładka nie jest dostępna oznacza to, że jest dostępna na zamówienie. Zazwyczaj jest to 1-3 dni robocze.
