USS 50 - Stopa sprzęgająca kołnierzowa DN50

Zapytaj o dostępność
Regularna cena 0,00 zł z VAT

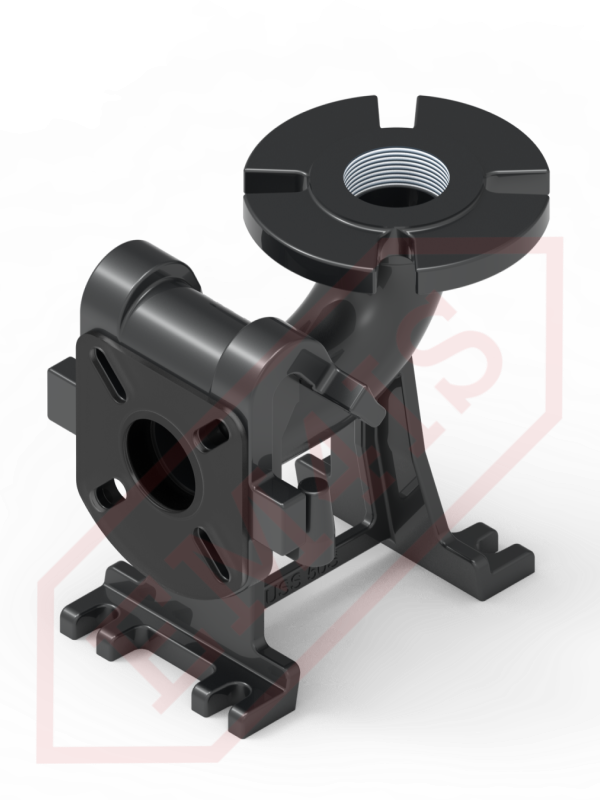

Uniwersalna stopa sprzęgająca USS 50 umożliwia skuteczne łączenie pompy z rurociągiem tłocznym w przepompowni bez konieczności wchodzenia do zbiornika. Pompa z zaczepem opuszczana jest po prowadnicach rurowych na stopę sprzęgającą, gdzie poprzez gumową wkładkę uszczelnia połączenie swoim własnym ciężarem. Kołnierze przyłączeniowe posiadają uniwersalne, regulowane rozstawy otworów pasujące do pomp większości producentów na rynku. Szeroko rozstawione prowadnice zabezpieczają pompę przed niepowołanym obracaniem się podczas opuszczania, a specjalnie wyprofilowany centralizator gwarantuje prawidłowe osiadanie zaczepu na stopie nawet przy braku widoczności w zalanym ściekami zbiorniku.

Zalety:

  1. Uniwersalne przyłącza na różne średnice,
  2. Pełny przelot kuli 50mm,
  3. Gumowa uszczelka pomiędzy pompą, zaczepem a stopą,
  4. Odporny na korozję wspornik prowadnic,
  5. Dwie prowadnice na szerokim rozstawie.

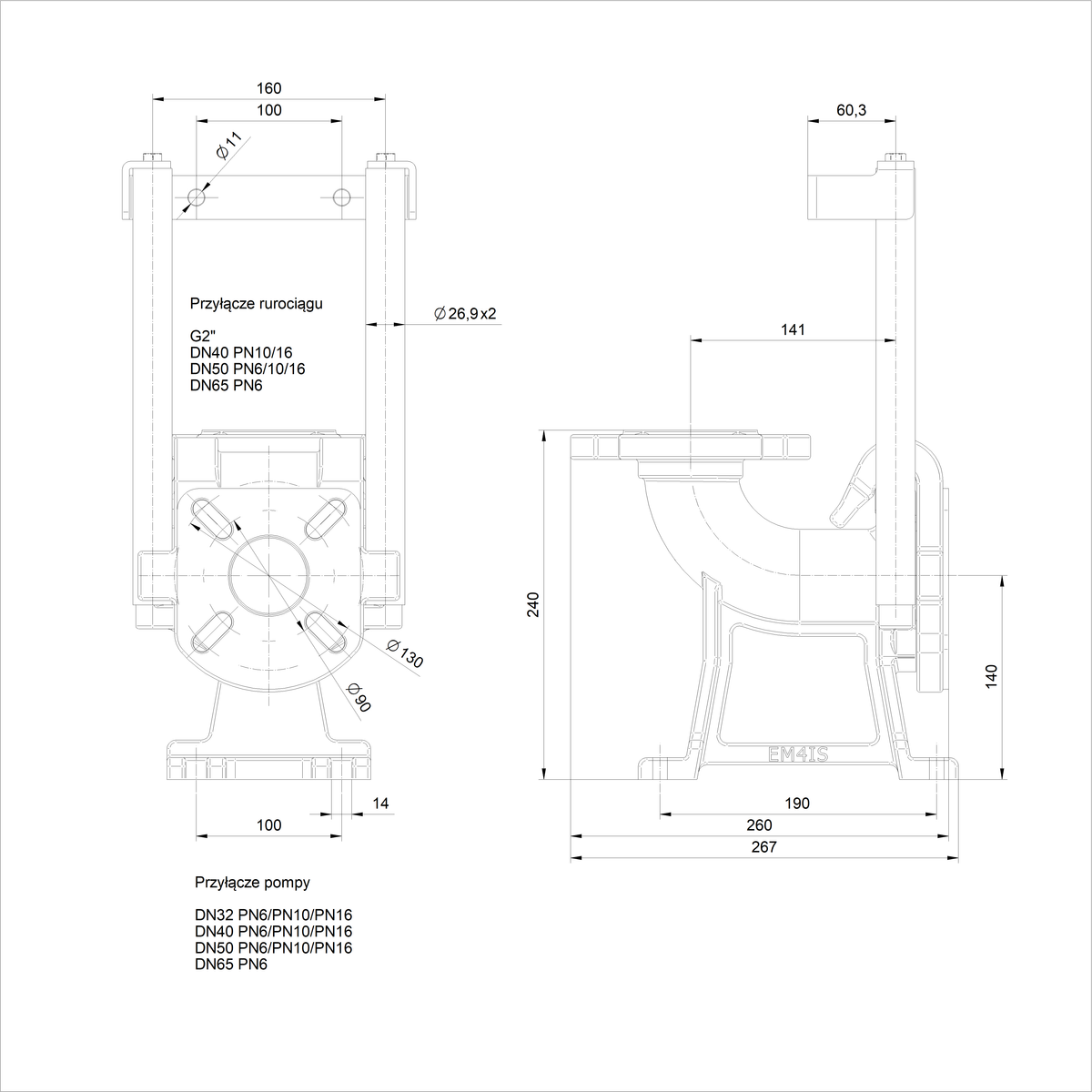

 Wlot (zaczep pompy):  Wylot (przyłącze rurociągu):
  • DN32 PN6/10/16
  • DN40 PN6/10/16
  • DN50 PN6/10/16
  • DN65 PN6
  • Gwint wew. G2",
  • DN40 PN10/16
  • DN50 PN6/10/16
  • DN65 PN6

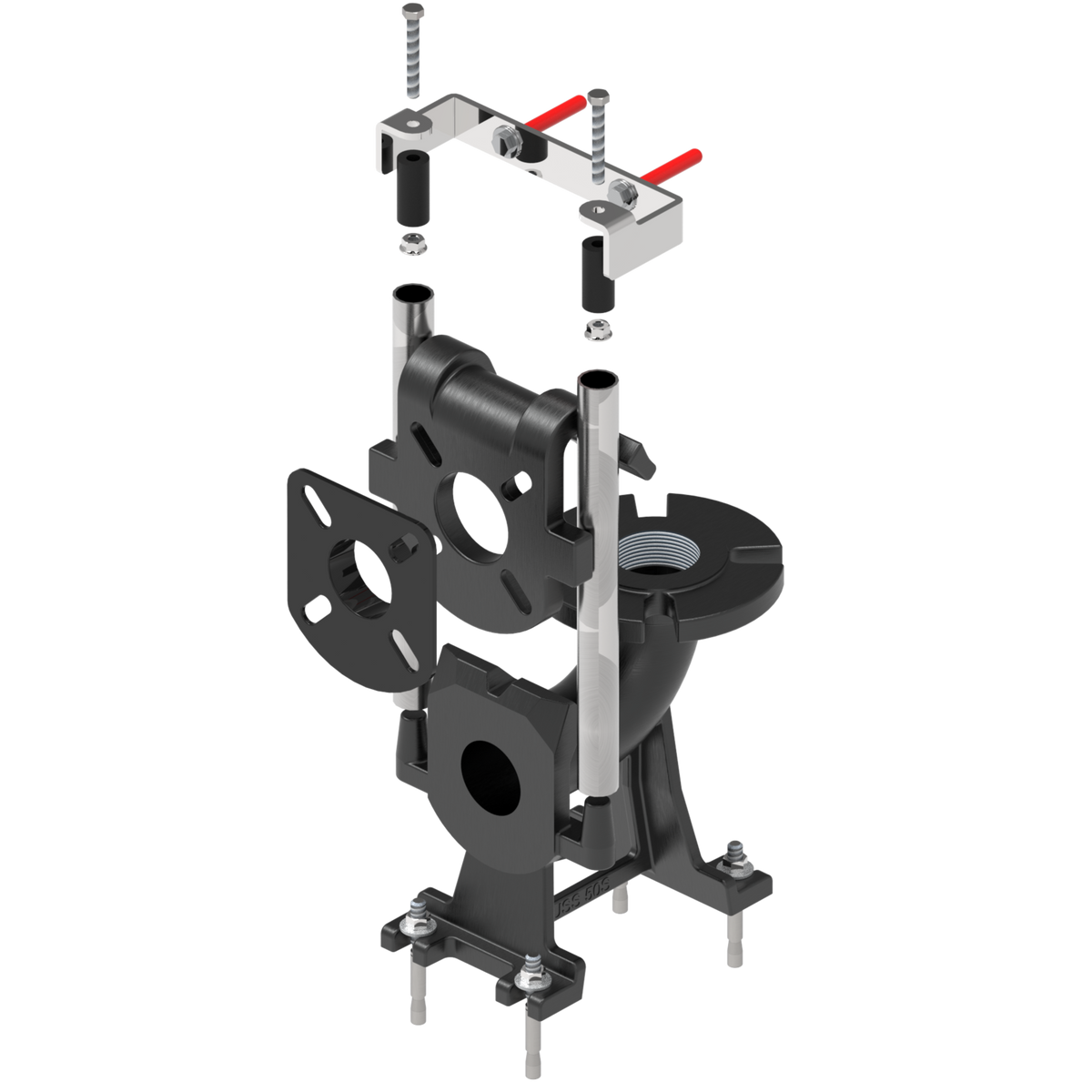

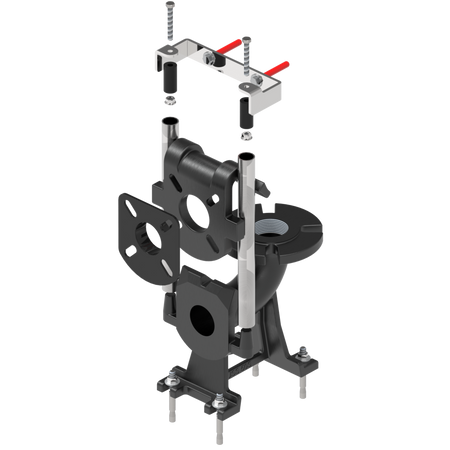

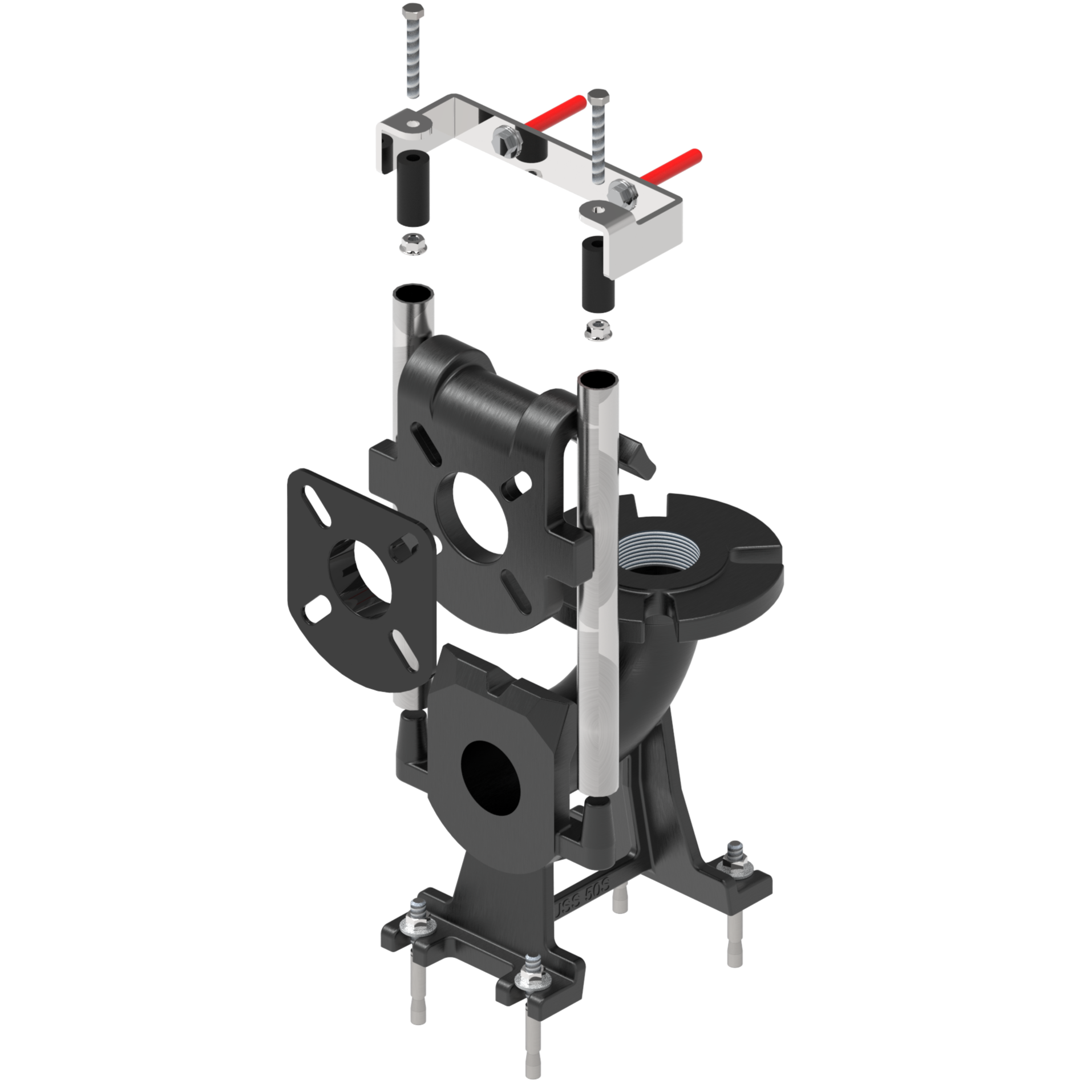

    Wykonanie materiałowe:

    1. Stopa sprzegająca - żeliwo szare, malowane proszkowo,
    2. Zaczep pompy - żeliwo sferoidalne, malowane proszkowo,
    3. Uszczelka - EPDM,
    4. Wspornik prowadnic - stal nierdzewna + EPDM,
    5. Kotwy 4xM10x90, śruby imbusowe 4x M16x60, nakrętki 4xM16, podkładki sprężyste 4xØ10,5 i 4xØ17 - wszystko stal nierdzewna,
    6. Kołki 2x M10x60 - stal nierdzewna + tworzywo.

    Komplet stopy sprzęgającej USS 50 zawiera instrukcję obsługi oraz wszystkie niezbędne do montażu elementy złączne.

    Wzór przemysłowy zastrzeżony!
