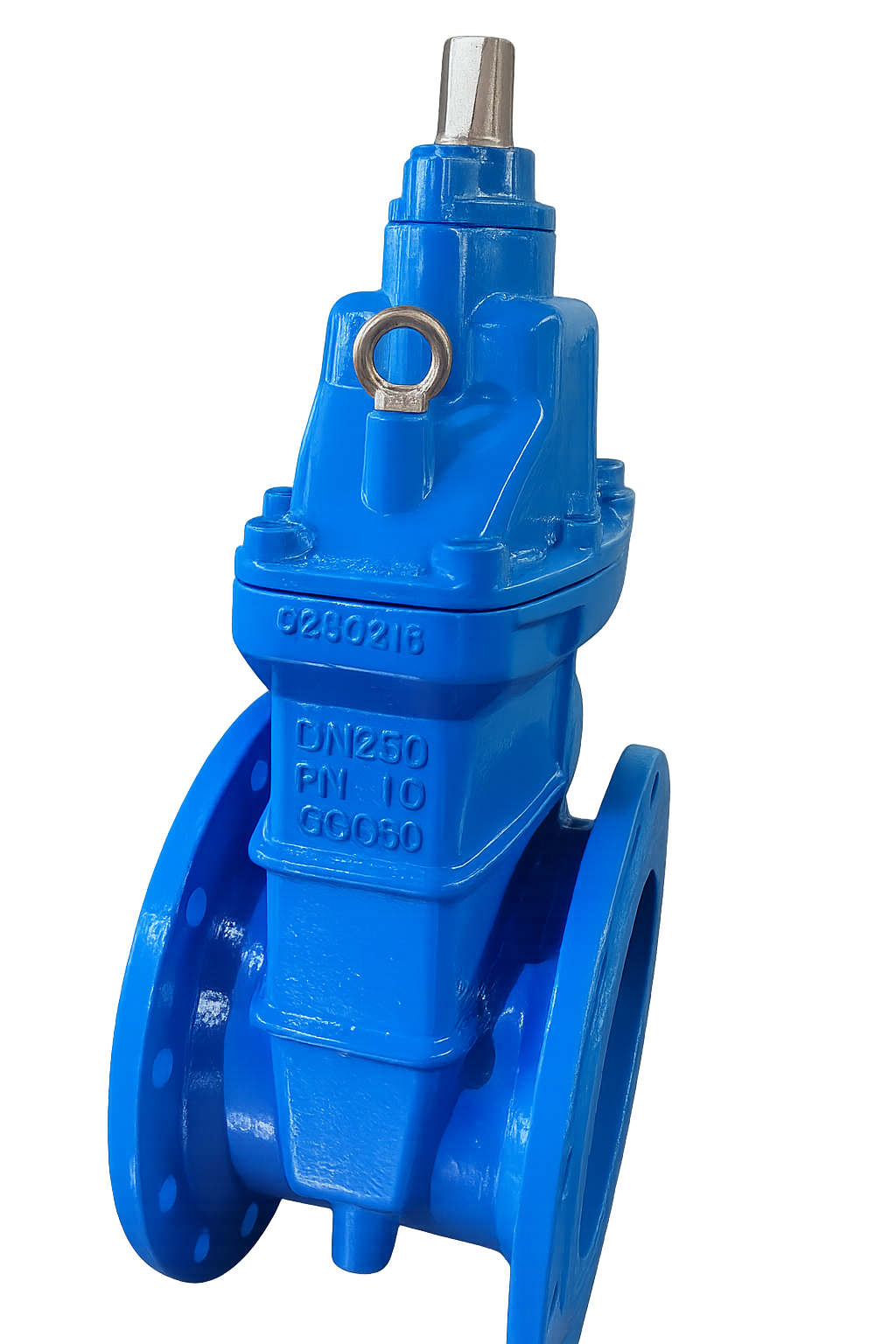

ZKO-K Zasuwa klinowa ogumowana kołnierzowa do ścieków - DN50 - DN300
Nie udało się wczytać dostępności odbioru
ZKO-K marki 3XAL to zasuwa klinowa ogumowana kołnierzowa do ścieków i brudnej wody. Najlepszy rodzaj zasuwy do kanalizacji, bo dzięki ogumowanej żaluzji EPDM zapewnia skuteczne zapobieganie przepływowi ścieków i brudnej wody.
Zasuwy klinowe ogumowane z kołnierzem doskonale sprawdzają się w instalacjach wodnych i ściekowych, gdzie większość połączeń jest wykonana w technologii kołnierzowej i decyduje prostota instalacji. Wersje kołnierzowe mają stałe długości zabudowy i w razie wymiany nie wymagają rozkręcania całego rurociągu jak to ma miejsce w przypadku połączeń gwintowanych.
ZALETY ZKO-K
- Skuteczne odcięcie przepływu cieczy w instalacji
- Wysoka odporność na śmieci i frakcje włókniste w ściekach - pełny przelot
- Materiały odporne na działanie agresywnych ścieków bytowych - EPDM/SS 304
- Lekka praca dzięki mosiężnej nakrętce na trzpieniu
- Wysoka trwałość dzięki osłonie mechanizmu podnoszacego żaluzję
-
Kołnierzowe przyłącza niewymagające zmiany rozstawu elementów
- Łatwiejsza zabudowa w instalacji dzięki stałej długości zabudowy
- Zakres dostępnych kołnierzowych zasuw klinowych od DN50 do DN300
- Maksymalne ciśnienie robocze 10-16 Bar (PN10/16)
- Trzpień niewznoszący
- Krótka zabudowa
- Chroniona zabudowa uszczelką EPDM
|

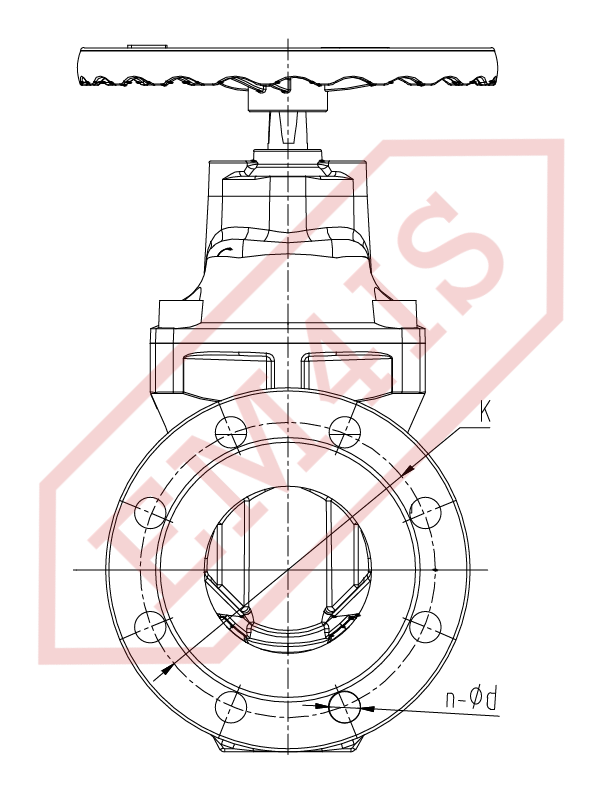

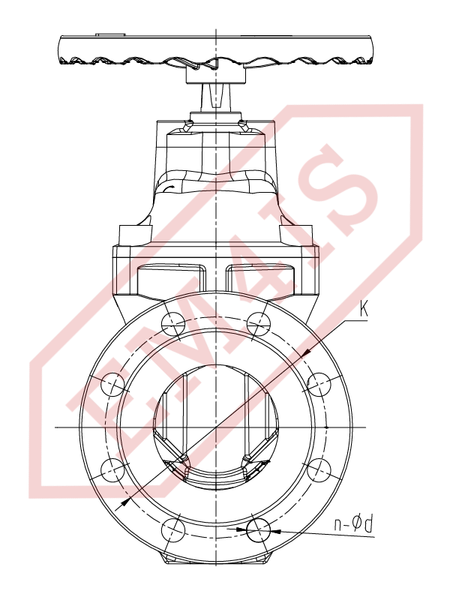

Wymiary |
||||||||
|
Rozmiar |
Długość DIN-F4 L [mm] |
Średnica pokrętła |
Wysokość |
Kołnierz |
Średnica |
Otwory n-Ød |
Grubość |
Waga |
|
DN50 PN10 |
150 |
180 |
215 |
165 |
125 |
4-19 |
19 |
8,7 |
|
DN65 PN10 |
170 |
200 |
225 |
185 |
145 |
4-19 |
19 |
11 |
|
DN80 PN10/16 |
180 |
200 |
275 |
200 |
160 |
8-19 |
19 |
13,1 |
|
DN100 PN10/16 |
190 |
220 |
320 |
220 |
180 |
8-19 |
19 |
18,2 |
|
DN125 PN10/16 |
200 |
254 |
365 |
250 |
210 |
8-19 |
19 |
23,9 |
|
DN150 PN10/16 |
210 |
280 |
400 |
285 |
240 |
8-23 |
19 |
29,9 |
|
DN200 PN10 |
230 |
315 |
495 |
340 |
295 |
8-23/ |
20 |
48,2 |
|
DN250 PN10 |
250 |
406 |
590 |
405 |
350 |
12-23 |
22 |
73,8 |
|
DN300 PN10 |
270 |
406 |
670 |
460 |
400 |
12-23 |
24,5 |
98 |

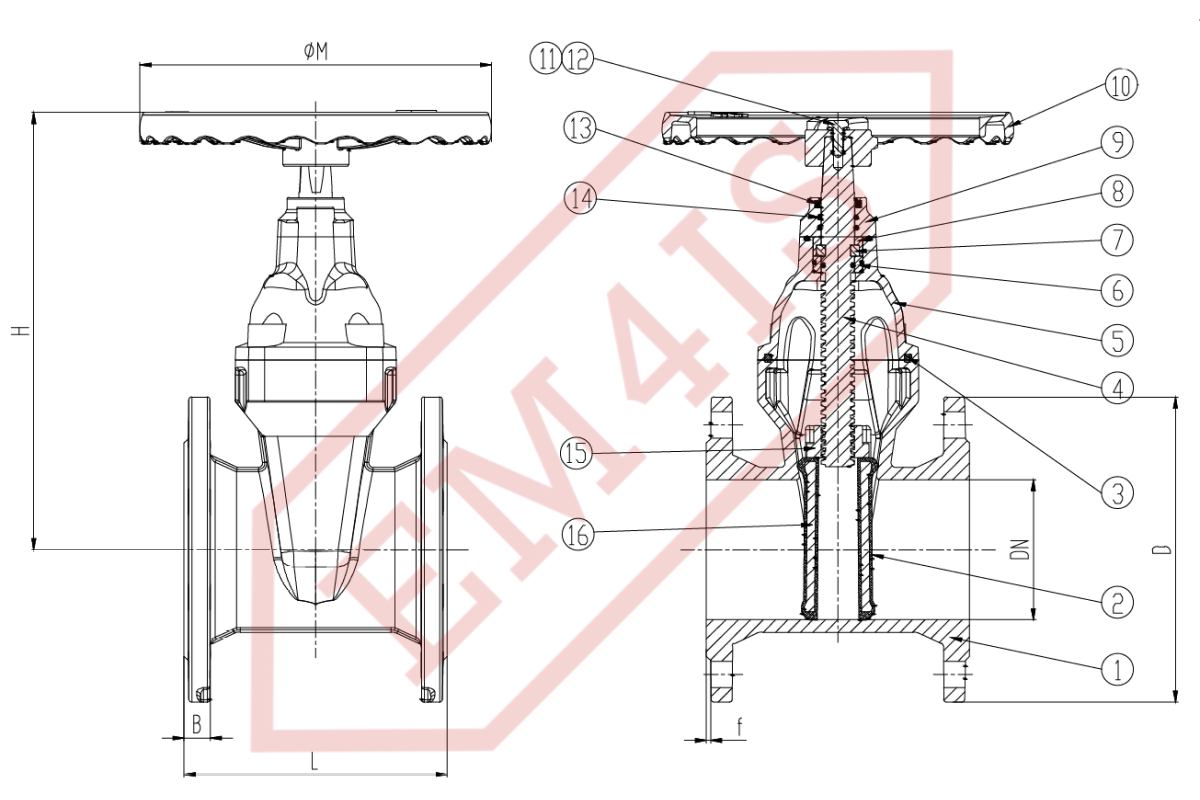

WYKONANIE MATERIAŁOWE
- Korpus dolny - żeliwo sferoidalne malowane proszkowo
- Żaluzja zamykająca- EPDM + żeliwo sferoidalne
- Uszczelka pokrywy - EPDM
- Trzpień - stal nierdzewna AISI 420
- Korpus górny - żeliwo sferoidalne malowane proszkowo
- Podkładka oporowa - mosiądz
- Pierścień trzymający - mosiądz
- Tulejka stopująca - mosiądz
- Pokrywa - żeliwo sferoidalne malowane proszkowo
- Pokrętło/czop - żeliwo sferoidalne malowane proszkowo
- Śruby - stal nierdzewna AISI 304
- Podkłądka płaska - stal nierdzewna AISI 304
- Osłona - EPDM
- Oring - EPDM
- Nakrętka trzpienia - Mosiądz
- Wkład żaluzji - żeliwo sferoidalne
ZGODNOŚĆ Z NORMAMI
- EN1092-2 PN10 PN16
INSTALACJA W PIONIE LUB POZIOMIE
Marka 3XAL to potwierdzenie wysokiej jakości produktu i jego przydatności w układach przepompowni ścieków i wód deszczowych.
