Zawory zwrotne kulowe

Zawory zwrotne kulowe do ścieków do urządzenia mechaniczne, które zapobiegaja cofaniu się ścieków po zakończeniu pompowania. Inaczej mówiąc, chronią przed powrotem wypompowanej cieczy z powrotem do zbiornika. W przypadku ścieków bytowo-gospodarczych, zawierających frakcje stałe i włókniste, najlepiej sprawdzają się zawory wyposażone w ciężką kulę pokrytą warstwą gumy (EPDM).

Zasada działania

Podczas pompowania, ciśnienie wody (ścieków) podnosi kulę z gniazda i kieruje ją do bocznego korytarza w zaworze, powodując odsłonięcie się głównego kierunku przepływu. Przepływająca ciecz obraca kulę swobodnie i wszystkie frakcje mogą przepływać dookoła, nic się nie zaczepia, nie owija i nie zawiesza w kanale przepływu. Po zatrzymaniu pompy, przeciwciśnienie występujące w rurociągu tłocznym spycha kulę z powrotem do gniazda i tym samym zamyka się kanał swobodnego przepływu. Dzięki temu, zawory zwrotne kulowe gwarantują jednokierunkowy przepływ ścieków przez rurociągi i armaturę w przepompowni.

Zalety zaworów zwrotnych kulowych

• Zapobieganie przepływom zwrotnym - oszczędność czasu i energii

• Cykle odbywają się automatycznie bez ingerencji obsługi lub innych urządzeń o np. napędzie elektrycznym lub pneumatycznym.

• Bardzo długa żywotność kuli

• Wysoka odporność na zatykanie i owijanie się frakcji stałych i włóknistych

• Łatwa konserwacja - czyszczenie lub wymiana kuli - komora inspekcyjną.

Typy zaworów zwrotnych kulowych

Najpopularniejszym podziałem zaworów zwrotnych kulowych jest podział ze względu na sposób ich montażu na rurociągach tłocznych. Wyróżniamy trzy podstawowe typy przyłączy:

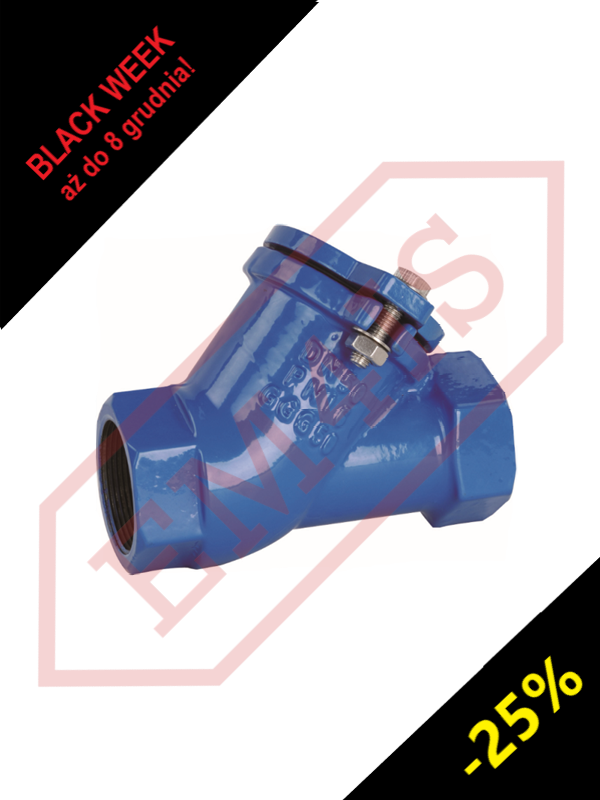

Gwinty rurowe calowe BSP (British Standard Pipe)

Kołnierze przyłączeniowe (flansze)

Końcówki bose do nasuwania lub wklejania
